Tutoriel : Une caténaire tendue fonctionnelle


Par Alain-Georges
Contributeur invité (France)

📅 Publié initialement sur letraindemanu.fr le 10 février 2022
🔄 Mis à jour le : 22 août 2026



Note de l’éditeur

Cet article rédigé par Alain-Georges reste une référence précieuse pour fabriquer sa propre caténaire. Nous l’avons remis en page pour améliorer votre confort de lecture et optimiser sa présentation technique.


Chamberville est un réseau HO 3-Rails numérique sous CS3, type « Tour de pièce », suspendu au plafond sur un support de 2,9 × 1,85 m, avec un trou d’homme au centre de 2 × 0,8 m. Il représente une ligne et des sites imaginaires en Savoie.

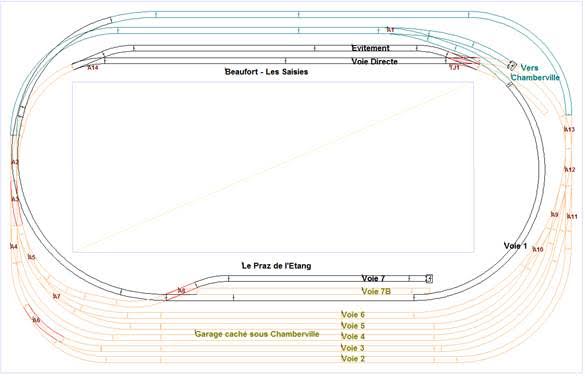

Photo 2563 :  Le plan du réseau Ho Chamberville.
Crédit photo : Alain-Georges pour letraindemanu.fr

Au-dessus de la voie 6, une voie d’évitement 1 Bis, parallèle à la voie 1, ne figure pas sur ce plan.

La caténaire du garage caché a été traitée avec des rails code 100 retournés (La technique du rail inversé avait été décrite en vidéo sur ce blog, NDLR). La gare terminus de Chamberville n’est pas encore créée.

Pour la voie principale, le choix a été de réaliser une caténaire type 25 kV, fonctionnelle et tendue.

Pourquoi une caténaire fonctionnelle et tendue ?

Fonctionnelle, car tant qu’à s’embêter à tendre des fils, autant qu’ils servent à quelque chose ! En particulier ici :

  • Sécuriser l’alimentation qui n’est pas toujours impeccable par les plots en voie K.
  • Permettre à certains engins sans frotteur de circuler. C’est le cas de la 26227 Roco, que j’ai acquise en 2-rails pour profiter d’une meilleure puissance (deux bogies moteurs contre un seul en 3-rails), et sous laquelle il n’est pas possible d’adapter un frotteur.

Toutefois, pour être cohérent avec l’objectif de sécurisation de l’alimentation, la rame que tire cette 26000 comporte un frotteur pour l’éclairage et des attelages conducteurs permettant de réalimenter la loco en seconde source.

Le constat de départ

Caténaire fonctionnelle, donc, et tendue. Les caténaires du commerce sont coûteuses et, concernant la Märklin notamment, pas très esthétiques à mon goût. Je me suis donc lancé dans la construction d‘une caténaire home-made.

Mais, plutôt que de fabriquer des coupons montés ensuite sur les poteaux comme ça se pratique généralement, j’ai préféré tendre le fil de contact sur les poteaux d’abord, puis placer les pendules et enfin installer le câble porteur… qui, en pratique, ne porte rien !

J’ai fait un galop d’essai sur quelques mètres sur la gare de passage. Résultat plutôt sympa, mais améliorable.

Enseignements et retour d’expérience

Ce premier retour d’expérience me conduisait à ceci :

  1. La tension du fil de contact : Trop tendu, il fait plier les poteaux (JV-Lybe, qui sont conçus pour une caténaire rigide) ; trop lâche, la tension du porteur donne au fil de contact une flèche entre 2 poteaux qui atteint très vite plusieurs millimètres. Et si fil de contact et câble porteur sont trop faiblement tendus, on va dans le mur sur le plan fonctionnel comme esthétique.
  2. La finesse des soudures : Améliorer la finesse sans compromettre la solidité. Trop fines, elles ne résistent pas dans la durée ; plus robustes, on ne voit qu’elles.
  3. L’outillage : Outiller pour industrialiser la pose. « Petit » réseau, mais quand même 13 mètres de voie à équiper, une soixantaine de poteaux, environ 250 pendules, des centaines de soudures…

Le résultat n’est pas tout à fait final, car l’installation est en test pour encore quelques jours et la décoration n’est pas achevée (peinture des supports et fils notamment).

Le choix des poteaux

Deux types de poteaux sont employés : JV-Lybe à gauche, fabrication maison à droite.

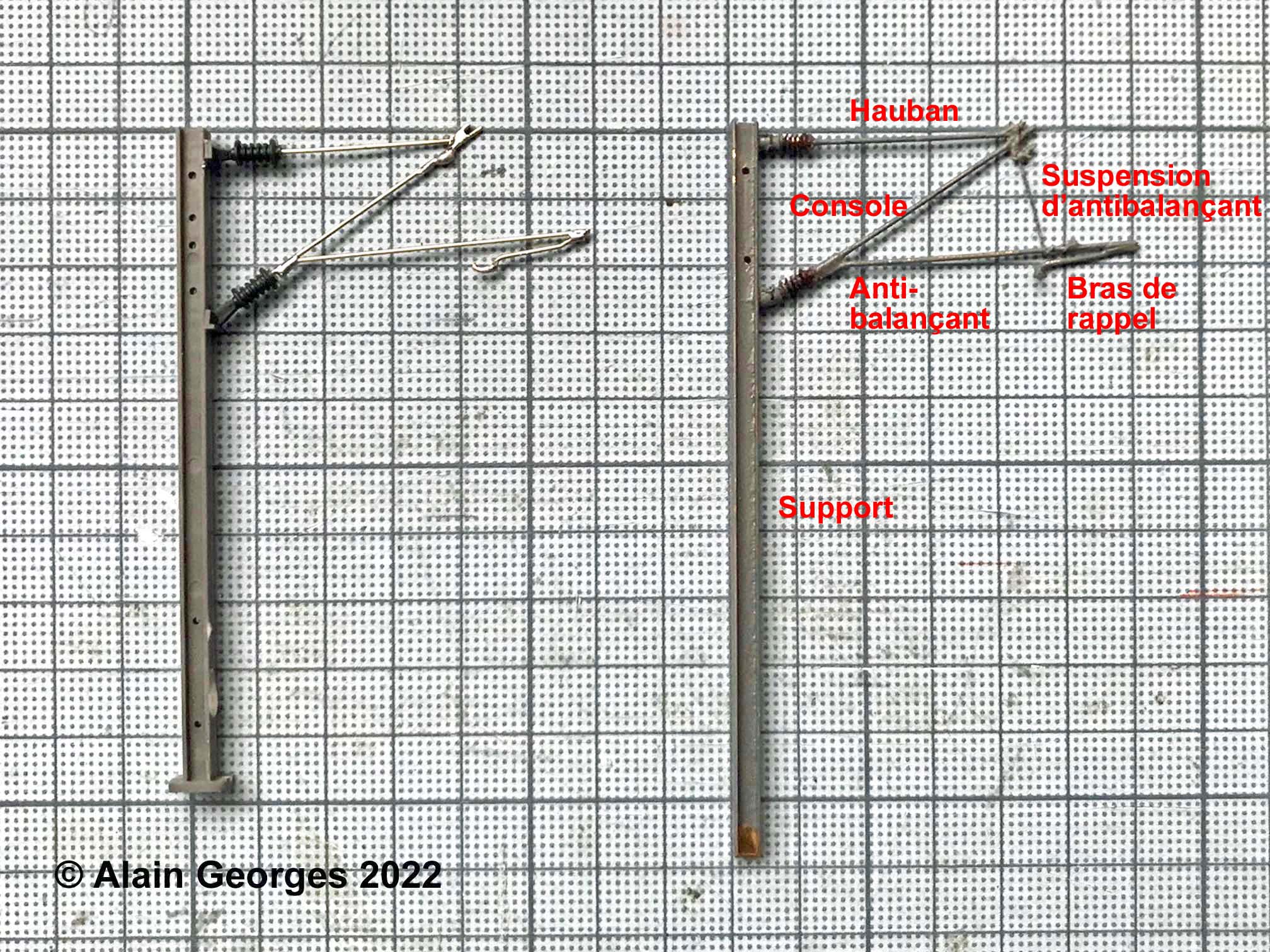

Photo 2564 :  poteau de caténaire fonctionnelle en Ho.
Crédit photo : Alain-Georges pour letraindemanu.fr

Poteaux JV-Lybe (majoritaires)

Support en plastique armé de laine de verre (je crois), armement en fil de maillechort de 8/10ᵉ. Belle réalisation, assez fidèle et esthétique. Malheureusement, ils sont inadaptés à une caténaire tendue : le poteau et/ou l’armement plient avec la tension des fils.

Poteaux maison (une douzaine)

  • Support : Profilé en H de laiton.
  • Isolateurs : Piko Model en laiton, soudés sur le support.
  • Console et hauban : Corde à piano de 1 mm (donc non brasable à l’étain), emmanchées et collées dans les isolateurs — la colle faisant isolant électrique, les supports sont donc hors potentiel.
  • Crochet de fil de contact : En cuivre, permettant de solidariser la console et le hauban, et de souder la suspension d’anti-balançant (celle-ci n’est pas toujours présente dans la vraie vie, mais est ici indispensable pour la rigidité et la résistance de l’armement).
  • Anti-balançant et bras de rappel : En maillechort, le premier soudé à un manchon en tube de laiton enfilé et collé sur la console.

Rôle stratégique : Les poteaux maison, très robustes, sont placés en fin de ligne droite et en milieu de courbe pour absorber les efforts de tension du fil de contact les plus importants. Les autres potences supportent ainsi un effort limité et résistent de manière satisfaisante. Tout réaliser en poteaux maison aurait sans doute été préférable et moins cher, mais encore plus laborieux. Et je disposais de poteaux JV-Lybe.

Implantation le long de la voie

L’implantation des poteaux le long de la voie est une des tâches qui m’a donné le plus de fil à retordre : solidité de la fixation des poteaux (pour la plupart en corniche), positionnement par rapport à l’axe de la voie, hauteur par rapport au niveau du rail… rien ne m’a été facile, contrairement à ce que je pensais.

Les contraintes mécaniques sont fortes, l’ajustement latéral et en hauteur est à ± 1 mm ; le rendu final (fonctionnellement et esthétiquement) en dépend. Je suis loin du sans-faute.

Espacement des poteaux

  • Ligne droite : 300 mm environ.
  • Dernier poteau avant raccordement de courbe : 250 mm.
  • En courbe : 200 mm.

« Environ » : c’est un des avantages de ce mode de pose ! Les longueurs n’étant pas contraintes par les coupons de caténaire, il est possible d’implanter les poteaux au mieux, en fonction de l’environnement (une pointe ou un talon d’aiguille, un signal, un élément de décor…).

Calcul en courbe (Norme NEM 201)

L’espacement en courbe se calcule avec la formule :

espacement = 4 √ RS

(Où R est le rayon de la courbe, ici 600 mm mini, et S le débattement latéral de la caténaire par rapport à l’axe de la voie, ici ± 4 mm).

Pensez à désaxer les poteaux d’autant (ou à décaler le bras de rappel, mais c’est moins bien à mon avis). Sinon, la caténaire sera trop désaxée vers l’intérieur de la courbe et tutoiera dangereusement la corne du pantographe.

La pose de la caténaire

Le fil de contact

Le fil de contact est en bronze de 5/10ᵉ (un peu fin, ce serait 6,25/10ᵉ à l’échelle, mais j’ai préféré par rapport à un 8/10ᵉ). Il est positionné à 69 mm du plan de roulement (± 1 mm), le réglage s’effectuant en jouant sur l’angle du bras de rappel.

Sa mise en place a été réalisée par tronçons de plusieurs mètres, correspondant à des segments de voie entre aiguilles, autant que possible « de poteau d’ancrage à poteau tendeur » pour éviter les raccords soudés intermédiaires :

  1. Pour démarrer chaque tronçon, le fil est fixé par une soudure provisoire sur un point d’ancrage, dans l’alignement du premier support.
  2. De là, il est tendu en ligne droite, puis, dans les courbes, contourne les poteaux par l’extérieur et finit son parcours sur un deuxième point fixe, accroché par un ressort ou un élastique assurant la bonne tension (1 à 1,5 kg est largement suffisant).
  3. Il est alors soudé sur chaque poteau au bras de rappel. La souplesse du ressort ou de l’élastique permet de le soulever par-dessus les poteaux qu’il aurait contournés.
  4. Une fois le tronçon terminé, les soudures sont reprises, le fil tirant parfois trop dans un sens ou dans l’autre sur l’armement, qui n’est alors plus tout à fait perpendiculaire à l’axe de la voie.

Des renforts en chapeau de gendarme (6 mm de fil de pendule) solidifient la liaison fil de contact / bras de rappel : la rupture de celle-ci entraînerait systématiquement une mauvaise rencontre entre pantographe et armement, dont le premier ne sortirait pas indemne !

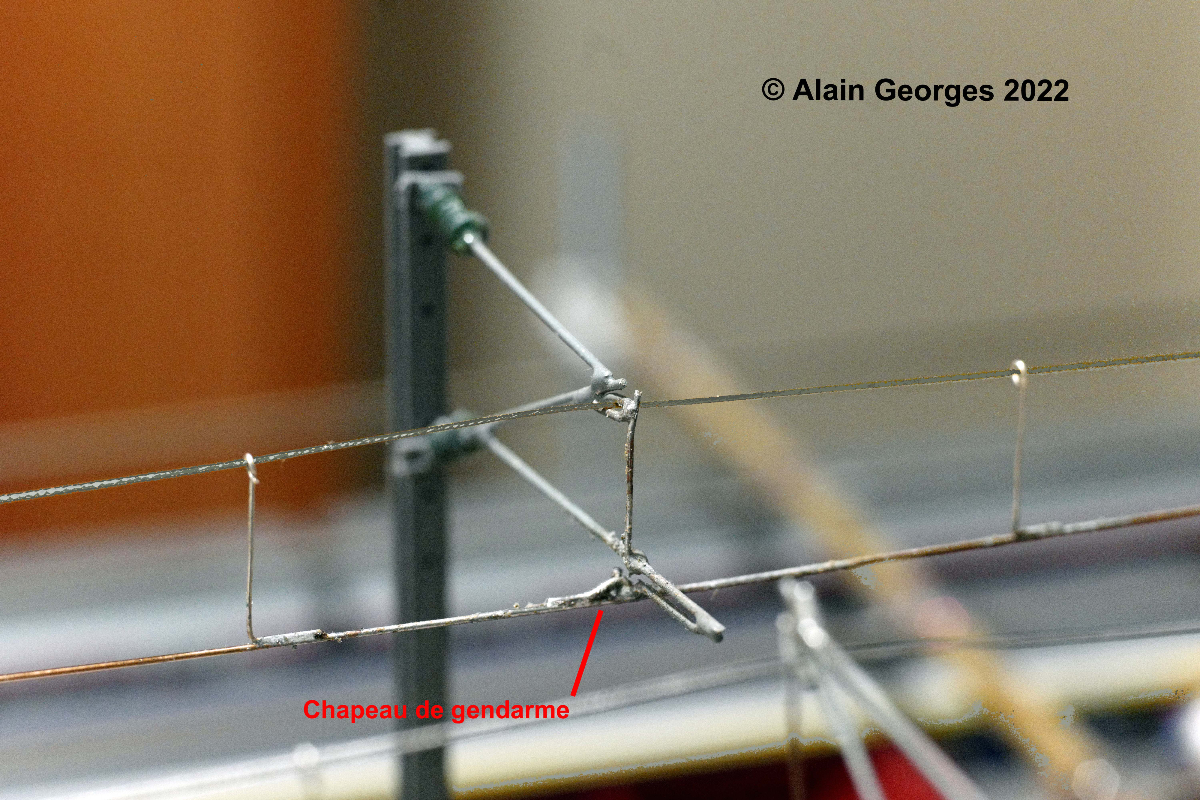

Photo 2565 :  Armement d’un poteau de caténaire fonctionnelle en Ho. Fil de contact 5/10e, pendules et câble porteur enfilé dans les œillets.
Crédit photo : Alain-Georges pour letraindemanu.fr

Les pendules

Les pendules ont été réalisés en maillechort de 4/10ᵉ :

  • Un coude de 3 mm à un bout pour une soudure robuste mais fine sur le fil de contact.
  • Un segment de 12 ou 14 mm pour la hauteur du raccordement au porteur.
  • Un œillet de 1 mm au sommet. Le pendule n’est pas soudé au porteur, qui est simplement enfilé dans les œillets.

Le câble porteur

Le câble porteur a été un choix compliqué. Dans le test, c’était du bronze de 5/10ᵉ comme le fil de contact. Outre qu’il paraissait relativement gros par rapport à celui-ci, il avait l’inconvénient d’être impossible à tendre suffisamment pour effacer sa « mémoire » (plis et autres ondulations). De surcroît, une fois en place, impossible également de lui faire restituer correctement les segments de droite parfaits qu’il suit dans la réalité de pendule en pendule.

Des essais avec du fil plus fin (jusqu’à 3/10ᵉ) et d’autres matériaux ont donné des résultats meilleurs, mais pas totalement satisfaisants : certaines ondulations ou mauvaises cassures demeuraient.

J’ai fini par trouver pour quelques euros, au rayon Mercerie du Cultura local, du fil à bijoux de 4/10ᵉ, constitué d’une torsade de fils d’acier gainée dans du polyamide. N’ayant presque pas de mémoire, il suit la géométrie qui va bien de poteaux en pendules et de pendules en poteaux.

Deux petits regrets (et leurs solutions)

Pour conclure, j’ai deux tout petits regrets :

  1. L’isolation : Le fil du porteur étant gainé de polyamide, il est isolant et n’a donc pas d’utilité sur le plan électrique.
  2. La rigidité : Il ne permet pas de souder les pendules (gainage, et de toute façon, fil d’acier insoudable). Cette soudure apporterait de la rigidité à la caténaire, car la pression du pantographe la soulève plus qu’elle ne le ferait dans la réalité.

À cela, deux solutions peuvent s’envisager :

  • Option A : Trouver un fil de cuivre ou autre suffisamment ductile pour faire le job attendu du porteur. Dans ce cas, je le remplace et réalise les soudures des œillets. (J’ai évalué que retendre un porteur en passant dans les œillets représente tout au plus une journée de travail).
  • Option B : L’aspect d’utilité électrique étant tout à fait secondaire, solidariser porteur et pendules par un point de colle.

Je n’ai pas encore décidé. De toute manière, il sera utile de limiter le débattement des pantographes à 71 mm (suffisant par rapport au profil de la caténaire en place) et de les rendre « arrachables » selon la bonne pratique de l’AFAC dont un de ses membres faisait état sur un forum.

Bilan en images et outillage

Les essais de roulement

La belle 26057 Roco est, à jeu presqu’égal avec la 40101 Märklin, un des meilleurs coursiers de ma cavalerie. Sans frotteur, elle vient de tourner haut-le-pied une heure à différents régimes avec des arrêts, redémarrages, changements de sens, activations et désactivations des fonctions… sans aucun souci !

Photo 2566 :  La BB 26227 Roco 2 rails DCC circule sans frotteur uniquement alimentée par la caténaire.
Crédit photo : Alain-Georges pour letraindemanu.fr

Preuve que l’alimentation par caténaire fonctionne très bien en numérique, pour autant que celle-ci soit bien dressée.

(Outre l’attelage conducteur qui permet de s’alimenter aussi sur la ligne Train — ceinture et bretelle quand même —, le seul changement par rapport à l’original a été le remplacement des pantographes d’origine, très beaux mais fragiles et non conducteurs, par un jeu de pantographes de 26000 Märklin. N’étant pas compteur de rivets, ça me va bien).

La deuxième vue montre une partie équipée et presque terminée. On remarque l’attache d’une des suspensions du réseau au plafond. Le mousqueton permet de la détacher si besoin de faire joli.

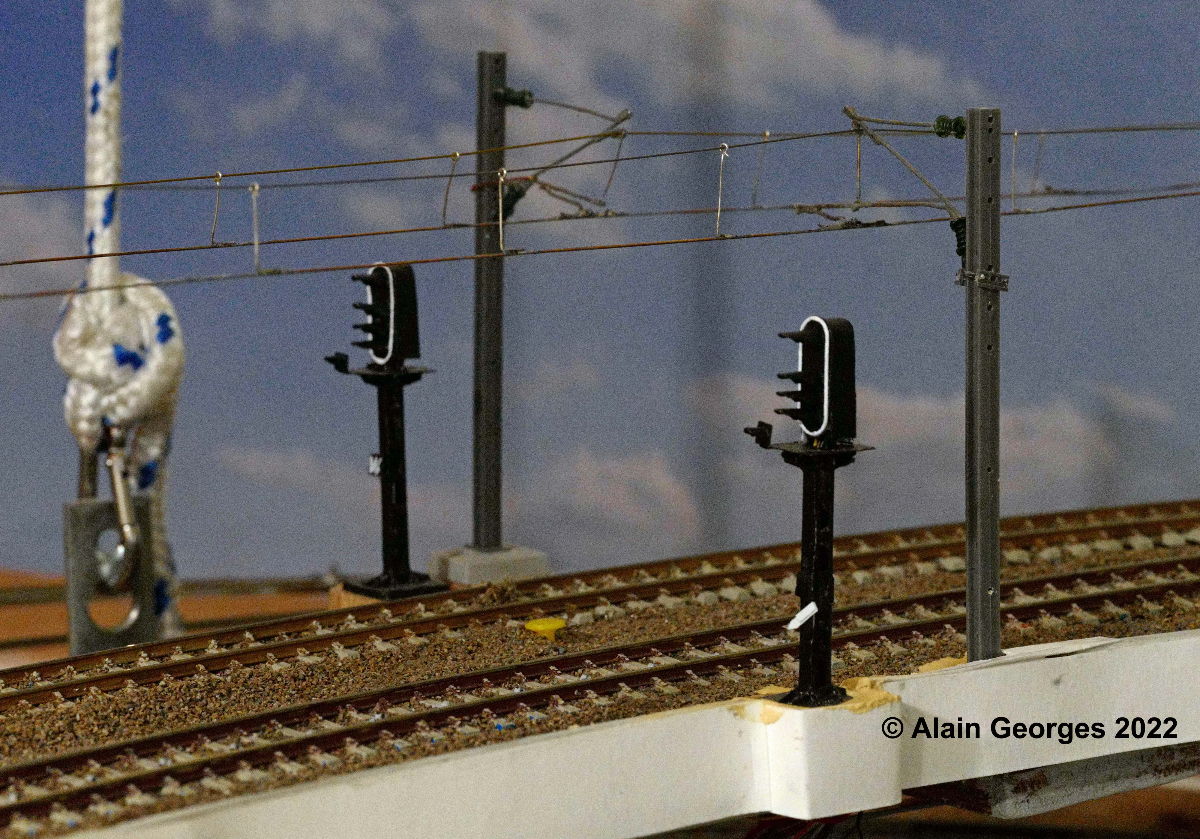

Photo 2567 :  La voie 1 et la voie 1 bis avec les carrés protégeant l’aiguille en talon. La suspension est bien visible à gauche.
Crédit photo : Alain-Georges pour letraindemanu.fr

Le kit de pose (La caisse à outils)

Outre les indispensables pinces de toutes natures et la station de soudure performante, voici le matériel spécifique utilisé :

  • La soudure liquide : Pour des soudures fines.
  • L’outil en acier inox sur-mesure : Permet de tenir et souder sans se brûler les doigts le fil de contact sur le bras de rappel (avec le chapeau de gendarme) ainsi que les pendules. Les pendules sont tenus à la verticale par la partie gauche qui fait pince, et l’œil permet de passer la panne du fer à souder.
  • La cale en bois permettant de mettre l’outil à bonne hauteur (important d’avoir de bons appuis sans trembloter, surtout quand on n’est plus un lapin de six semaines !) ;
  • Les mini-pinces avec des encoches là où il faut pour tenir deux fils ensemble pendant la soudure ;
  • La jauge de hauteur du fil de contact par rapport au plan de roulement, ici 68 mm pour un objectif de 69 mm avec plus ou moins 1 mm ; l’encoche mesure 2 mm ; sa largeur est la tolérance de louvoiement maximale de ± 4 mm du fil par rapport à l’axe de la voie.

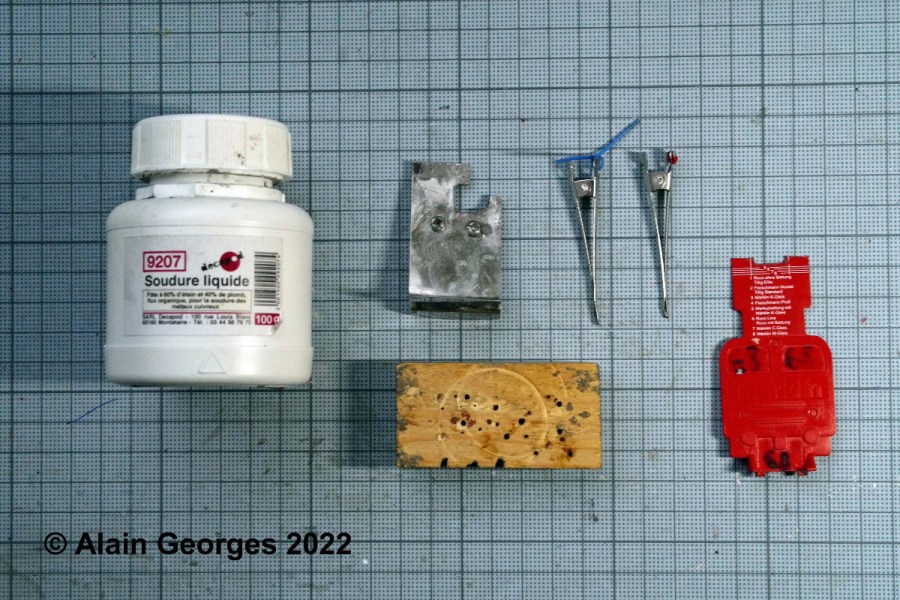

Photo 2568 :  Le matériel pour confectionner la caténaire fonctionnelle Ho.
Crédit photo : Alain-Georges pour letraindemanu.fr

Alain Georges

Vidéo complémentaire : La méthode du rail inversé en gare cachée

Vidéo complémentaire Archives Le Train de Manu (2018)

La technique du rail inversé pour les zones cachées

Pour équiper le garage caché du réseau sans utiliser de caténaire fragile, la solution consiste à utiliser du rail code 100 retourné. Retrouvez la démonstration complète en vidéo :

👉 N’hésitez pas à vous abonner à la chaîne YouTube pour soutenir le blog !


À propos de l’auteur

Alain-Georges

Comme pour beaucoup d’entre nous, mon intérêt pour le modélisme ferroviaire a de lointaines racines : la course folle vers la Normandie des 231 D ou G de Batignolles et Caen en tête des dernières voitures Saucisson, les trains de nuit vers la Savoie ou la Côte d’Azur avec une CC 7100 en tête, parfois même la 7107, l’ovale du coffret Jouef avec la BB 9004 et deux voitures et le transfo marron…

Un début de carrière comme Mineur de l’Exploitation puis en filiale, avant un aiguillage vers d’autres horizons sans trop de temps ni d’envie de réaliser autre chose que deux réseaux HO Jouef et Roco pour des neveux, un en N pour mon fils, puis vient la retraite.

C’est alors le temps de récupérer la pièce qui était mon bureau, moins utile désormais, de ressortir de leurs boîtes quelques locos Märklin achetées çà et là au Salon de la Maquette et du Jouet de Paris ou d’ailleurs, pour les mettre en scène dans un décor imaginaire : la Savoie, quand même. Ainsi est né Chamberville (en gros 3 mètres sur 2, suspendu au plafond avec un trou d’homme pour être au milieu du spectacle). On s’ennuie à la retraite, ah bon ?


💬 À vous de jouer !

Que pensez-vous de cette réalisation de caténaire fonctionnelle ? Avez-vous déjà tenté l’aventure du « home-made » pour vos caténaires ou vos zones cachées ? Des questions pour Alain-Georges sur les cotes, le fil utilisé ou les soudures ? Posez-les en commentaire ci-dessous !
