Episode 489 • Tutoriel et retour d’expérience. Montage du bâtiment urbain de fond de décor avec entreprise de sommiers Roux Pillon d’Architecture et Passion. Ce bâtiment en Ho est également disponible en N.
Sommaire
- Sommaire
- Introduction
- Composition du kit
- Préparation des pièces
- Construction de la structure
- Parements de façade
- Huisseries des étages
- Huisseries du rez-de-chaussée
- Soubassements béton
- Enseignes
- Patine
- Volets, Vitrages et rideaux
- Éclairages intérieurs
- Toiture
- Gouttières et descentes d’eau
- Conclusion
Introduction
Poursuite des travaux d’urbanisme Rue des Lilas, rue qui surplombe l’annexe traction. Pour ce nouveau bâtiment de ville, qui viendra s’accoler à ma précédente boulangerie, j’ai choisi un immeuble d’habitation de trois étages avec une fabrique de sommiers en rez-de-chaussée.
Il s’agit de la référence 87FDD261 de chez Architecture et Passion, dans sa gamme de bâtiments en demi relief pour fond de décor. (tarif indicatif avril 2026 : 43€ en Ho, 34€ en N)

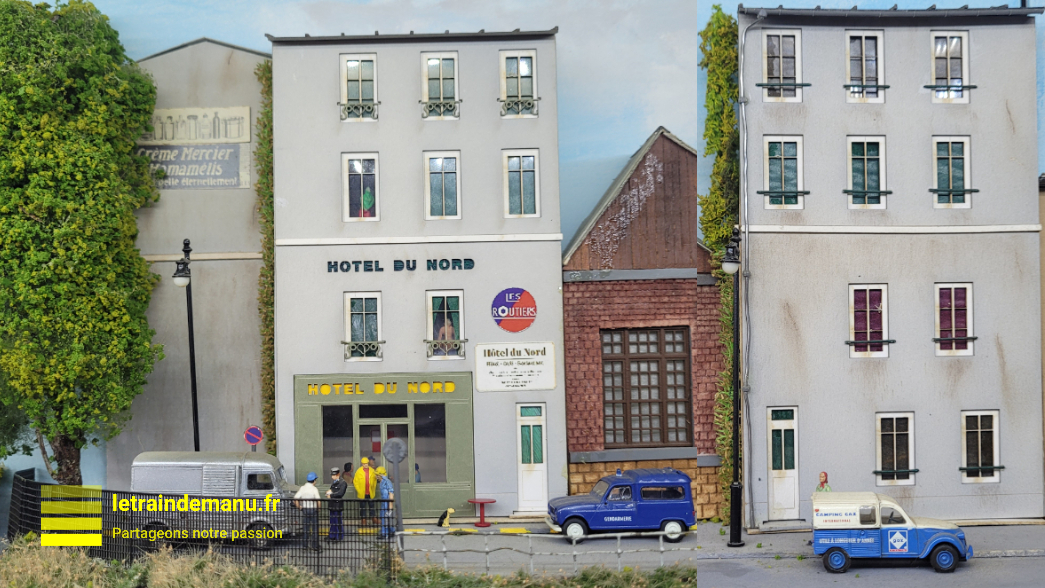

C’est ma seconde expérience avec ce fournisseur puisque j’avais déjà construit son hôtel du Nord, bâtiment complet que j’avais coupé en deux pour en faire deux immeubles de fond de décor. Et j’ai été pleinement satisfait de ce producteur. Vous pourrez retrouver ici les articles relatifs à la construction de cet hôtel.
Composition du kit
Conseil : Ce bâtiment urbain de fond de décor pourra convenir à un grand nombre de modélistes. Son architecture passe partout est compatible avec toutes les régions françaises et toutes les époques depuis les années 50. La toiture en zinc est très facilement remplaçable par une toiture en tuiles au besoin. Son rez-de-chaussée pourra accueillir tout type d’activité artisanale à la condition de refaire les enseignes de façades en masquant celles d’origine qui sont gravées.
La pochette est assez épaisse. On y trouve :
- Carton ocre claire 2,7 mm – 4 planches
– Façade avant,
– Deux murs pignons,
– Mur de fond,
– Planchers des étages.
- Carton blanc 0,5 mm – 3 planches
– Volets et huisseries pour douze fenêtres des étages,
– Parements de façade avant et murs pignons
- Planche de carton gris 0,6 mm
– Toiture en zinc,
– Soubassements de façade (béton),
– Huisseries du rez-de-chaussée (grille et fenêtres)
– Enseigne de rez-de-chaussée.
- Bande de carton rouge 0,6 mm
– Enseigne supérieure.
- Plexi transparent
– Vitrages
- Deux feuilles photocopiées
– Rideaux
– et notice illustrée.
Préparation des pièces
Matériels nécessaires : X-Acto avec lame neuve n°11, Peintures en bombes gamme modélisme coloris au choix (prévoir pour façade, parements, huisseries et volets, grilles du rez-de-chaussée, enseignes, toiture en zinc) pinceau fin.
Cette étape consiste essentiellement à peindre les pièces selon vos goûts. Ces travaux sont réalisés exclusivement avec des bombes de peintures gamme modélisme (pigments fins ou à l’aérographe) pour ne pas empâter les détails gravés.
Les pièces en carton sont dégrappées avec une lame n°11 et préalablement passées sous un voile de vernis mat pour éviter que les pièces fines ne gondolent.
Pour la façade, j’ai choisi un gris plus foncé que l’hôtel du Nord pour trancher des teintes ocres (caserne de pompiers, boulangerie, boucherie..), blanche (garage) ou briques (bâtiment industriel, menuiserie, usine) des bâtiments déjà en place. Le pinceau sert à reprendre les encadrements de fenêtres et portes.
Pour les huisseries du rez-de-chaussée, j’ai opté pour un vert foncé. Si vous souhaitez peindre la grille d’une couleur différente des huisseries du rez-de-chaussée, je vous invite à utiliser un cache pour ne pas couper la pièce.
Pour les volets et huisseries des étages, mon choix s’est porté sur un marron cacao pour donner un ton bois.
Enfin, un rouge basque pour l’enseigne supérieure.

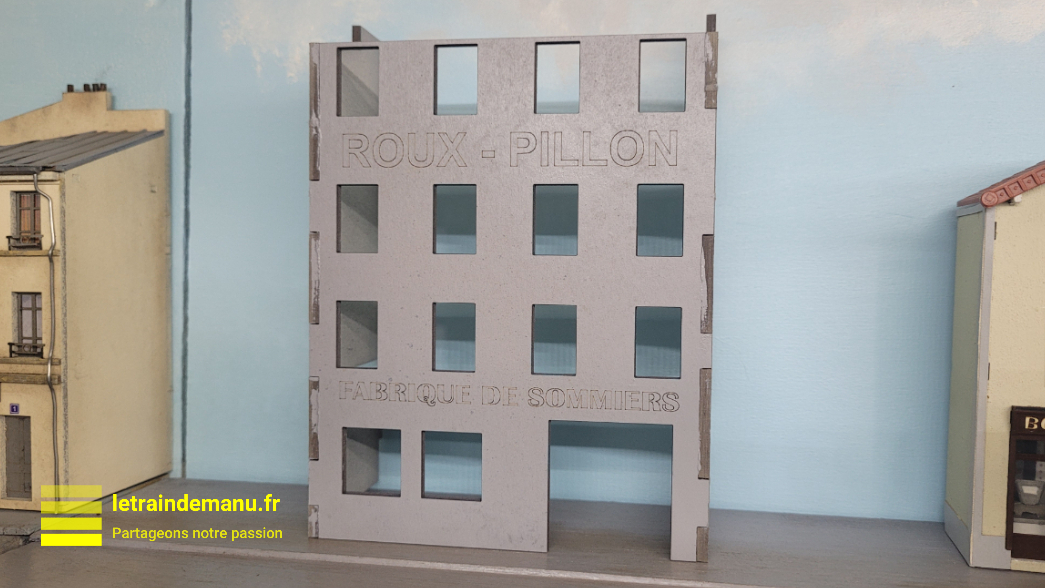

Construction de la structure
Matériels nécessaires : Colle vinylique (colle blanche ou colle à bois) prise rapide, petit pinceau dédié à la colle, élastiques.
Conseil : Avant n’importe quel collage, on fait des essais à blanc.
La façade a été préalablement peinte.
On colle les deux murs pignons. Ils sont dotés de détrompeurs. Le collage est réalisé à la colle vinylique prise rapide appliquée au pinceau dédié. Pour obtenir des angles à 90°, on se sert provisoirement du mur arrière sans le coller.
Aucune difficulté à cette étape. Les murs sont maintenus par des élastiques le temps de collage.
On ne monte pas encore les planchers des étages.

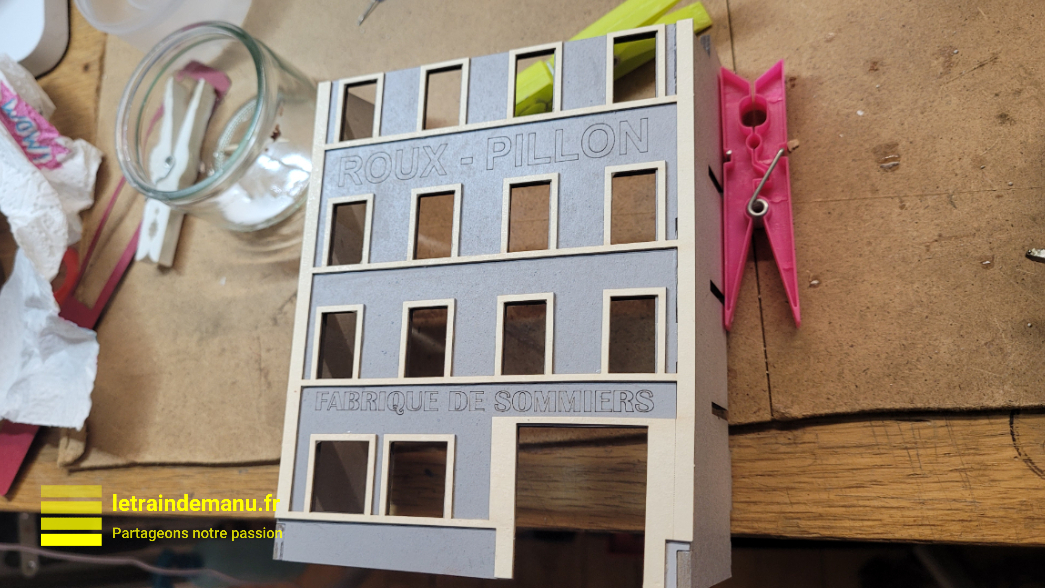

Parements de façade
Matériels nécessaires : Colle vinylique (colle blanche ou colle à bois) prise rapide, petit pinceau dédié à la colle, pinces à linge.
Les parements de façade avant ont été préalablement peints. Ils sont collés à la colle vinylique sur la façade. Pendant le collage, ils sont maintenus avec des pinces à linge.
Huisseries des étages
Matériels nécessaires : Colle vinylique (colle blanche ou colle à bois) prise rapide, petit pinceau dédié à la colle, pinces à linge.

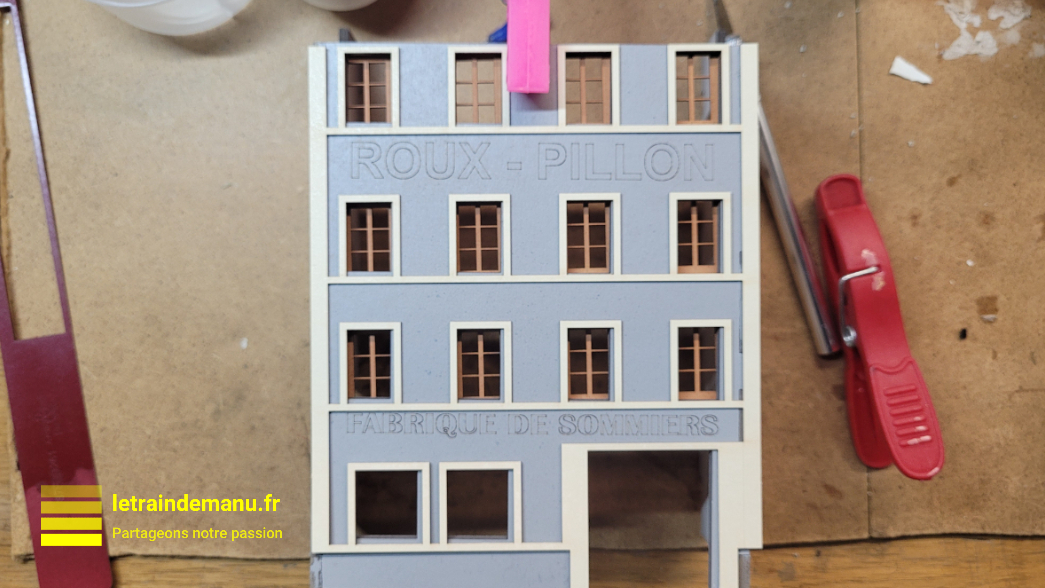

Les huisseries des étages se présentent sous la forme d’une plaque unique pour les douze fenêtres. Il faut juste faire attention à ne pas se tromper de sens (haut / bas). La partie la plus fine est en haut. Collage à la colle vinylique prise rapide.

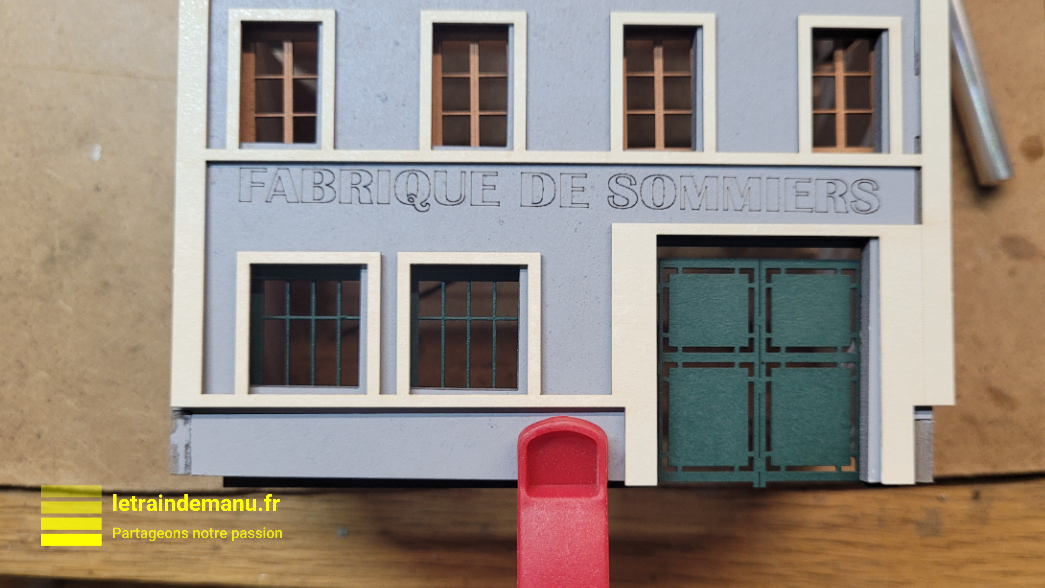

Huisseries du rez-de-chaussée
Les grilles de baies vitrées et le portail métallique sont sur une pièce unique préalablement peinte. Elle est simplement collée à la colle vinylique.
Vous pouvez parfaitement envisager de présenter le portail ouvert, par exemple pour présenter un véhicule utilitaire ou simplement l’intérieur de ce porche avec boîtes aux lettres, et gardienne avec le facteur. Il faudra découper le portail avec précaution. Dans cette hypothèse, n’oubliez pas de prévoir un éclairage supplémentaire.
Soubassements béton
Rien de compliqué : ici, on colle deux morceaux de carton sous les fenêtres du rez-de-chaussée et à droite du portail.
Enseignes
Matériels nécessaires : Colle vinylique (colle blanche ou colle à bois) prise rapide, petit pinceau dédié à la colle, colle en bombe MagiSpray, Peintures en bombes.
A cette étape, j’ai souhaité donner un peu de couleur dans ma ville.

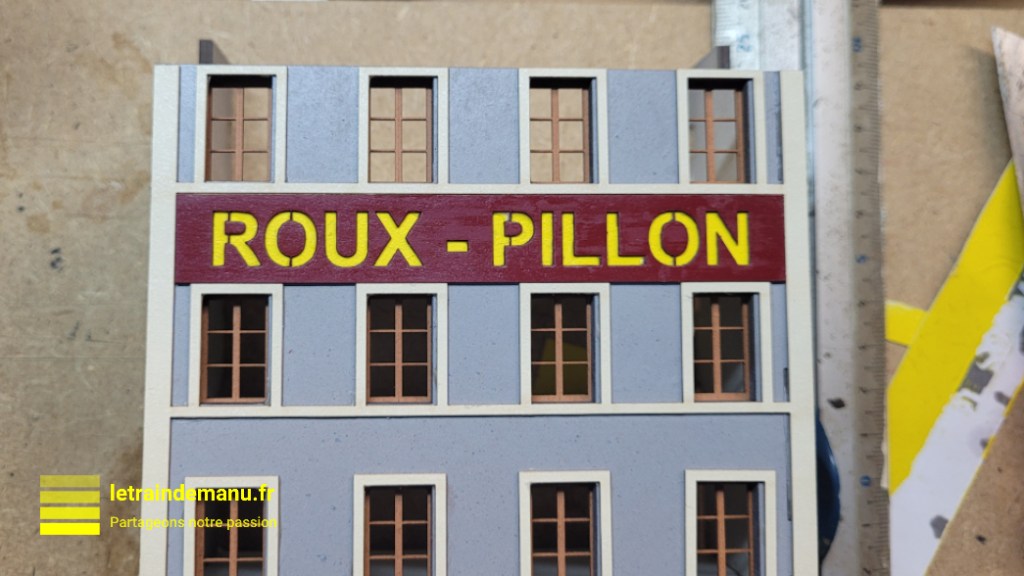

Enseigne supérieure
Elle est constituée d’un carton rectangulaire qui remplit intégralement l’espace entre le 2e et 3e étage. Le lettrage « ROUX-PILLON » est évidé.
J’ai donc fait le choix de peindre en jaune un rectangle identique qui servira de fond et de peindre en rouge l’enseigne en rouge basque.
N’ayant pas de bombe de peinture jaune, j’ai peint le fond au rouleau fin après avoir passé une couche de vernis mat en bombe.
Enseigne inférieure
Voulant garder l’idée du jaune, j’ai profité de l’occasion pour peindre également l’enseigne inférieure « Fabrique de sommiers » au rouleau. Très mauvaise idée ! J’ai obtenu un gloubi-boulga complètement foiré, ce qui m’a obligé à solliciter le SAV d’Architecture et Passion pour obtenir un nouvel exemplaire de cette enseigne.
Un SAV efficace : Lors de la phase préparatoire de peinture, j’ai abîmé l’enseigne basse « Fabrique de sommiers ». Contacté par mail pour en obtenir une copie, Architecture et Passion m’a répondu favorablement dans la journée en m’expédiant une nouvelle enseigne. A signaler ce geste gracieux (pas même les frais de port) bien que l’erreur de base incombait au client et non au fournisseur. J’ai apprécié la réactivité de ce geste commercial qui méritait d’être soulignée.
Après réception, cette enseigne a été peinte en rouge basque avec ma bombe de peinture. Une fois sèche, et dégrappée, j’ai appliqué un voile de colle en bombe MagiSpray de chez Microrama, une colle fine et efficace au dos de l’enseigne en la tenant avec une petite pince. L’enseigne est ensuite posée. Attention, c’est du one-shot : il faut être soigneux pour l’horizontalité.
Patine
Matériels nécessaires : Terres à décor, pinceaux à poils souples dédiés aux terres à décor, vernis en bombe.
Si vous souhaitez patiner un peu le bâtiment, c’est maintenant, avant la pose du plexi pour les vitres, puisqu’il faudra fixer ensuite avec un voile de vernis mat en bombe.
J’ai travaillé aux terres à décor travaillées à sec, essentiellement du noir poussière et de l’ombre naturelle. Elles sont appliquées avec des pinceaux à poils souples dédiés aux terres à décor car ces terres usent les poils plus rapidement.
Volets, Vitrages et rideaux
Matériels nécessaires : Rideaux autocollants (origine MKD, boîte à rabiots), rhodoïd, colle cyanoacrylate Colle21 dense,
Les volets sont collés avec une pointe de colle cyanoacrylate Colle21. Certains volets ont été fermés.
Pour les vitres du rez-de-chaussée, j’ai appliqué un voile de vernis mat en bombe sur le rhodoïd avant collage. J’obtiens ainsi un vitrage dépoli. Il est néanmoins possible d’aménager l’intérieur qui serait alors visible à travers un rhodoïd non vernis.
Pour les fenêtres des étages, j’ai d’abord collé un premier rhodoïd comme vitrage. Puis, pour éviter les traces de colle, j’ai collé des rideaux autocollants issus de ma boite à rabiots sur un second rhodoïd. Il faut juste bien calculer les mesures pour que les rideaux soient bien positionnés à partir du centre de la fenêtre. Ensuite ce second rhodoïd est collé sur le premier.
Des personnages bas de gamme sont collés derrière quelques fenêtres aux rideaux entrouverts.
Éclairages intérieurs
Matériels nécessaires : Rubans à leds blanc chaud et blanc froid, fils, matériel de soudure, résistance 4,7 KOhms, Colle 1cyanoacrylate Colle21, gaine thermorétractable de 1,6 mm.
Dans ce type de bâtiment comprenant une activité au rez-de-chaussée, j’ai pour habitude de créer deux circuits électriques distincts.
J’ai donc posé un ruban à led blanc froid (5cm, 3 leds) pour le local du rez-de-chaussée.
Aux étages 1 et 2, j’ai utilisé un ruban à led blanc chaud à chaque niveau.
Pour chacun de ces deux circuits, j’ai installé une résistance de 4,7 KOhms qui s’ajoute à la résistance qui est d’origine dans le ruban. Ainsi l’éclairage est plus tamisé et donc plus réaliste. Toutes les soudures sont protégées par de la gaine thermorétractable.
Cette même gaine est également utilisée comme simple guide pour fixer les fils proprement.
Tous ces composants ont été acquis chez Lapierre Modélisme. Les montages électriques sont testés à chaque étape. Une fois tout vérifié, on colle à la cyanoacrylate Colle21.
Toiture
Elle est simplement constituée d’une plaque pleine sur laquelle on colle (colle en bombe) le relief du toit en zinc.
Gouttières et descentes d’eau
Elles ne sont pas fournies dans le kit. Il vous faudra piocher dans votre boîte à rabiots.
J’ai posé une plaque de numéro de rue.
Conclusion
Comme d’habitude chez ce fournisseur, la maquette est bien conçue. En gamme « Easy-Déco », les teintes d’origine peuvent convenir aux modélistes débutants qui ne souhaitent pas se lancer dans des opérations de peintures.
Le montage de ce bâtiment ne pose pas de problème particulier.
Seules les enseignes sont un peu plus délicates à traiter.
Il n’en reste pas moins que j’ai passé un agréable moment de modélisme et que le résultat me satisfait et répond à mes attentes.
La plupart des immeubles de fond de décor de l’enseigne sont sensiblement de la même conception.
Et bon point pour la réactivité du SAV.

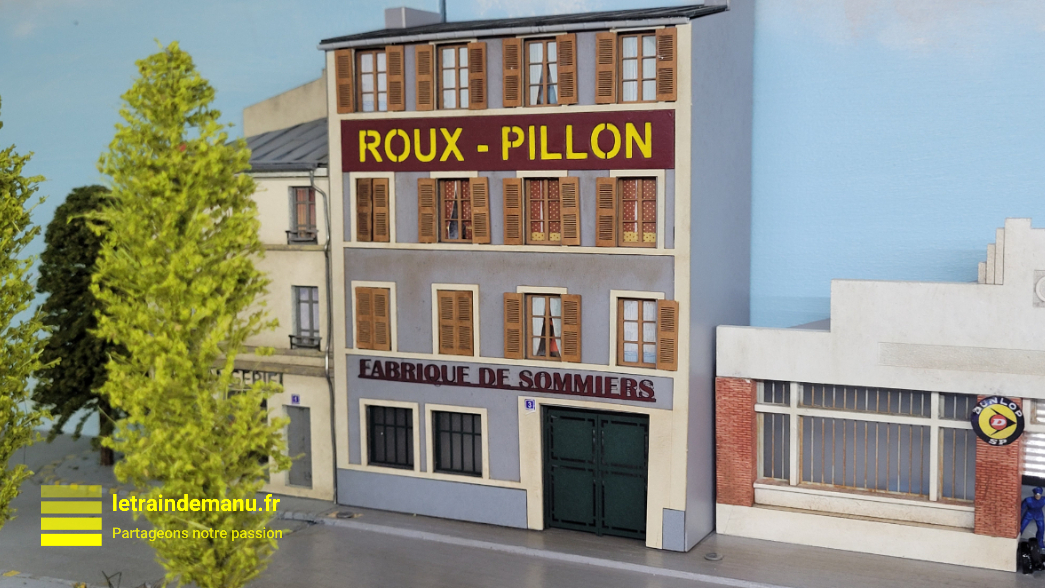

Le bâtiment est fixé sur son emplacement.
Je reviendrai plus en détails sur cet élément de voirie particulière puisqu’elle est située au dessus de l’aiguille d’accès à l’annexe traction.
Emmanuel
